潔凈實驗室供電系統

    潔凈實驗室建筑內部有各種類型的實驗室及儀器設備，供電系統除了維持潔凈實驗室特定的環境用電外，還要滿足現有及未來增加的各種儀器的特殊用電要求，對于離心機、冷柜、低溫冰箱帶壓縮機之類的儀器，它們的電機啟動所需要的電流往往是工作電流的數倍，在啟動瞬間往往會影響該線路的電壓波動，如果接在該線路上所用的大功率儀器較多，就會引起儀器工作不正常；微電子儀器如微生物電測試儀、生化分析儀，血液分析儀、計算機等對電源質量的要求比較高，大功率儀器的頻頻啟動會產生脈沖電壓，而這些脈沖電壓很容易損壞原件或引起讀數波動、數據丟失等故障。所以，對潔凈實驗室建筑供電系統的設計，除了必須預留足夠的富余電量以滿足未來發展的需要，還必須提供不間斷的穩壓電源?；跐崈魧?shí)驗室的與眾不同，潔凈實驗室建筑的供電系統從電源、線路、照明、安全等各方面都有其獨特性。潔凈實驗室建筑的用電量通常是現有用電量的 2 倍以上。

一、潔凈實驗室電源

不間斷的潔凈實驗室穩壓電源是保證儀器穩定運行的重要部分。為了避免市電的供電電壓不穩定或突然停電而影響實驗室的正常運行，通常需要加裝備用電源及穩壓器，最常用于實驗室的有 UPS 電源，分為兩類，一類是普通的 UPS，只起到不間斷供電作用，但不能穩壓；另一類是在線式 UPS 電源，既能不間斷供電又能穩壓?？筛鶕?jù)實際情況和儀器要求選擇不同的 UPS 電源。中凈環球凈化承接各類行業大小室內潔凈實驗室工程，凈化車間工程設計施工，凈化設備安裝等配套服務。

二、潔凈實驗室供電線路

    1.為了使這些大功率儀器工作時互不干擾，一般給大功率儀器單獨設一條線路，微電子儀器與大功率電器不能共接同一條線路。

     2.對于需要不間斷供電的精密儀器，應配穩壓的 UPS 電源；對于培養室、生物安全潔凈實驗室等需要不間斷供電的實驗室，必須采用雙保險專用電源。

    3.每一潔凈實驗室內設三相電及兩相電，在靠近潔凈實驗室門口設置一個總電源控制開關，方便從走廊引線、檢修及開啟或切斷室內電源。對于潔凈實驗停止后仍須待機的設備，應連在專用供電的線路上，避免因切斷實驗室的總電源而影響工作。

4.充分考慮潔凈實驗室所有儀器所需電量和所需電插座數量，實驗臺設置一定數量的三相及兩相電源插座，電源插座回路設有漏電保護電器，插座設置應遠離水盆。

5.所設計的電源應充分考慮其布局合理，使用安全和方便，在設計電源時除考慮已滿足現在使用需要外，應考慮今后潔凈實驗室的發展，要有足夠多的擴展量滿足潔凈實驗室的需要。

6.潮濕、有腐蝕性氣體、蒸汽、火災危險和爆炸危險等場所，應選用具有相應的防護性能的配電設備。

 7.化學實驗室因有腐蝕性氣體，配電導線應采用銅芯電線。物理實驗室可以采用鋁芯導線。

    8.潔凈實驗室的接地系統可保證人身安全以及儀器的正常運轉。一般接地種類有安全保護接地、防靜電接地、直流接地、防雷接地等。

    9.在同一科學潔凈實驗室建筑（室）內設有兩種及以上不同電壓或頻率的電源供電時，宜分別設置配電保護裝置并有明顯區分或標志。當由同一-配電保護裝置供電時，應有良好的物理隔離。不同電壓或頻率的線路應分別單獨敷設，不得在同一管內敷設。同一設備或潔凈實驗室流水線設備的電力線路和無防干擾要求的控制回路允許同一管內敷設。

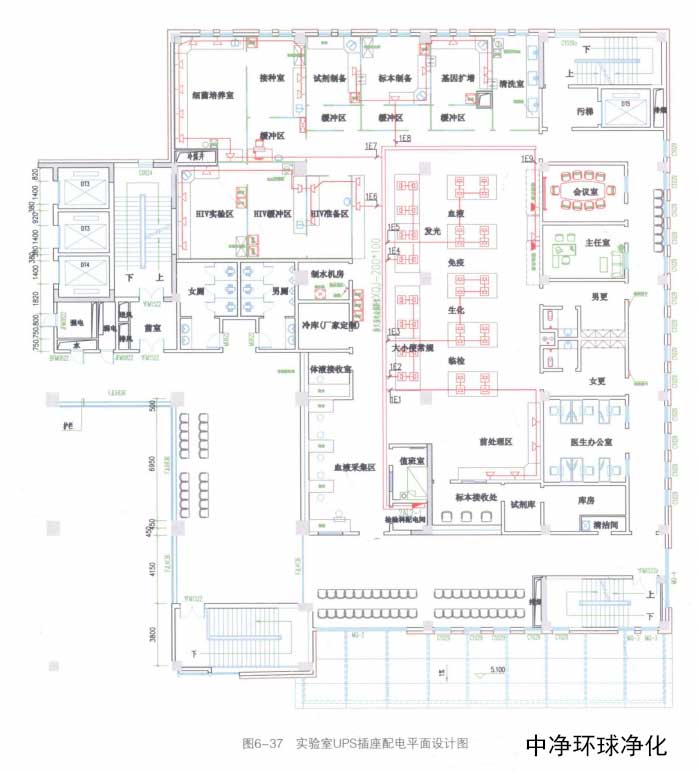

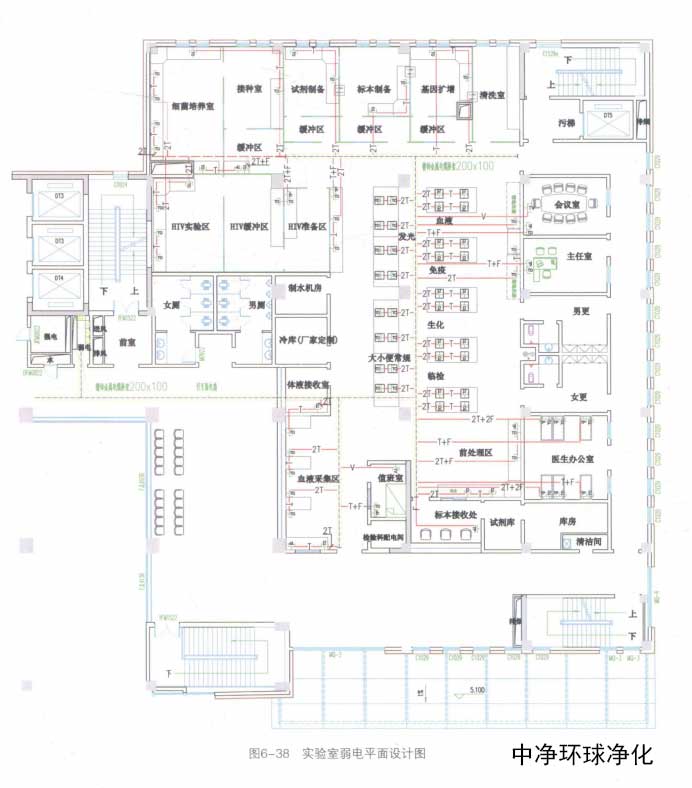

10.高層或線路較多的多層科學實驗建筑，垂直線路宜采用管道井敷設。強弱電管線宜分別設置管道井。當在同一管道井內敷設時，應敷設在管道井兩側。如圖 6-36、圖 6-37、圖 6-38 所示。
